GD3004 一入三出配電型隔離分配器，實現電源、輸入、輸出三端隔離。把現場二線制信號、三線制信號、四線制信號(有源信號)進行濾波和噪聲衰減，阻隔地環路，隔離不同的地電勢，抑制外磁場的影響，生成三組標準的模擬信號。

環境：

運行環境溫度 (IEC60068-2-1,IEC60068-2-2)...................................................-40℃～ 60℃

存儲溫度 (IEC60068-2-1,IEC600068-2-2)......................................................-40℃～ 85℃

防護等級 (IEC60529)...............................................................................IP20

運行環境濕度 (IEC60068-2-56).........................................................10% ～ 90%RH 無凝結

存儲濕度 (IEC60068-2-56)..............................................................5% ～ 95%RH 無凝結

最高海拔 ........................................................................................2000m

污染等級 (IEC60664)..................................................................................2

過電壓等級 (IEC61010-1).............................................................................II

沖擊和振動 ：隨機(IEC60068-2-64)....................................................5grms,10Hz-500Hz

運行環境振動：隨機(IEC60068-2-64).......................................................5g,10Hz-500Hz

　　　　　?。赫?(IEC60068-2-6)........................................................5g,10Hz-500Hz

運行環境沖擊 (IEC60068-2-27)..........................................................3.0g, 11ms 半正弦

　　　　　　　　　　　　　　.........................................................18 次沖擊，6 個方向

EMC：

IEC61326-3-1; 工業抗擾度標準

安全性：

IEC61010-1, 輸入，輸出，電源三端隔離，介電強度 3750Vrms, 10 秒介電耐壓測試。

輸出 / 輸出介電強度 3750Vrms,10 秒介電耐壓測試

絕緣電阻：輸入 / 輸出 / 電源之間 >100MΩ, 輸出 / 輸出之間 >100MΩ

供電電源：

20 ～ 32Vdc, 電壓紋波 Vpp ≦ 5V(pp),

電源消耗：當 24V 供電時，滿載電流 <70mA

電源端口暫態過電壓：±120V DC/10s

電源端口過流限制 <300mA

配電電壓：

20mA 配電時，電壓≧ 22V

輸入信號：

二線制信號、三線制信號、四線制信號 ( 有源信號 )

電流保護：過流保護 30mA.

電壓保護：過電壓保護 ±60V DC/10s

輸出信號：

0 ～ 20mA、4 ～ 20mA、0 ～ 5V、0 ～ 10V、1 ～ 5V、2 ～ 10V、無源輸出 (Sink I 模式 )

電流保護：過流保護 30mA.

電壓保護：過電壓保護 ±60V DC/10s

主要技術指標 ( 執行標準 IEC61298)：

輸入阻抗 : 電流輸入時，約 60Ω;電壓輸入時，≧ 1MΩ

輸出帶載 : 電流 0 ～ 20mA、4 ～ 20mA,R l ≦ 500Ω( 高負載可定制 )

電壓 0 ～ 5V、1 ～ 5V,R l ≧ 1KΩ;電壓 0 ～ 10V、2 ～ 10V,R l ≧ 2KΩ

( 電壓輸出要求重載精確輸出時，可定制四線制輸出)

無源輸出 (Sink I 模式 ): 電壓≦ 30V, 保護電流 <30mA

傳輸準確度 :±0.05%F.S(25℃ ±2℃ )

溫度漂移：<±0.002%F.S/℃

階躍響應時間：<25µs(10% ～ 90% 的改變)

截止頻率 (-3dB)：10KHz

供電電源變化影響：<±0.01%F.S

輸出帶載影響：<±0.01%F.S

輸出紋波：250Ω 負載時 ≦ 10mVrms

共模抑制 CMRR：140dB

瞬態共模傳輸抑制 CMTI：15KV/µs

浪涌沖擊 (IEC255-4)：5KV 1.2/50µs 電壓波形 ,8/20µs 電流波形

MTBF(IEC61508,GJB/Z299B):390 年

CE 規范：

產品已達到現行歐盟產品規范的基本要求，如下所示：

.2006/95/EC;低電壓規范(安全性)

.2004/108/EC;電磁兼容規范標準 (EMC)

接線圖：

GD3004一入三出配電型通用隔離分配器

外觀：

GD3004 一入三出外觀圖

PWR： 電源指示燈 ( 綠色 LED)，儀表供電時亮

安裝：35mm DIN 導軌安裝，安裝時請注意卡位穩定，牢固，請盡可能垂直安裝，以利于儀表內部散熱

體積：114.5mm X 99mm X 22.5mm

重量：85g

注 1：應用在高壓工作環境中，必須保證跟相鄰設備有足夠的空間隔離和電沖擊保護

注 2：本說明書如與網站、樣本不一致，以此說明書為準

注 3：產品型號以出廠為準，如用戶更改產品輸入輸出信號類型，本說明書性能指標不能保證

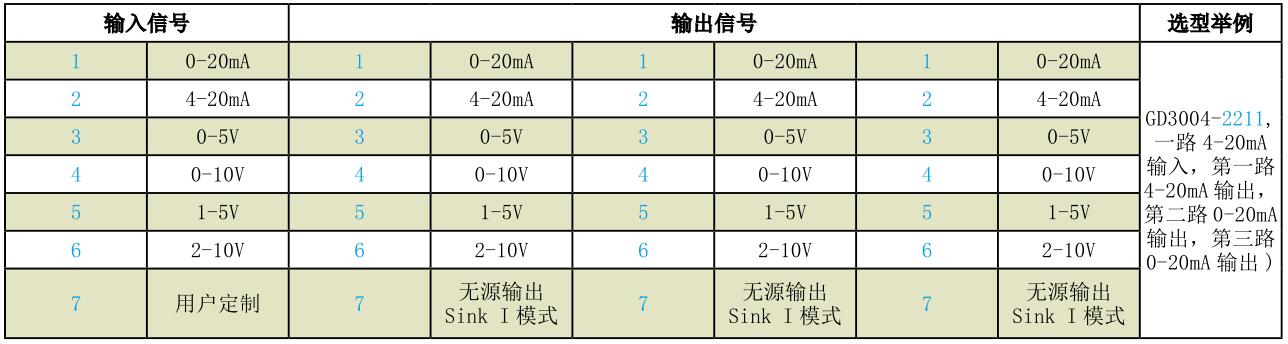

GD3004 一入三出配電型隔離分配器選型指南
