GD3761、GD3763 模擬量輸出 (AO) 隔離式安全柵 ( 回路供電 )
模擬量輸出隔離式安全柵。將安全區 4~20mA 電流信號經過隔離轉換輸出 4~20mA 電流信號給危險區負載。驅動現場的執行機構等設備。同時支持 HART 數字信號雙向傳輸。適用于回路供電的 DCS、PLC 等系統。
主要技術參數
適用場所：安裝在安全場所，可與處于 1 區、2 區，Ⅱ C、
Ⅱ B、Ⅱ A，T4 ～ T6 危險場所的本安儀表相連
供電電壓：20 ～ 30V DC
安全側輸入：
電流：4 ～ 20mA，HART 數字信號
危險側輸出：
電流：4 ～ 20mA，HART 數字信號

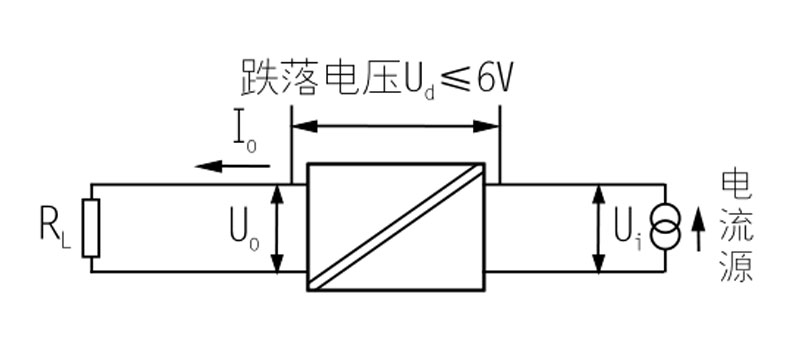

負載能力：RL ≤(Ui-6)/0.02
HART 通信時，負載電阻 RL ≥ 250Ω
輸出精度：0.2%F.S.
溫度漂移：0.01%F.S./℃
電磁兼容性：符合 IEC 61326-1(GB/T 18268)
使用環境溫度：-20℃～ +60℃
絕緣強度：非本安端～本安端 ≥ 2500V AC
絕緣電阻：非本安端～本安端 ≥ 100MΩ
儀表結構：德國菲尼克斯公司塑殼結構
重 量：約 100g
適用現場設備：
二線制智能 (HART) 變送器、二線制變送器(應用一)
二線制閥門定位器、電氣轉換器(應用二)

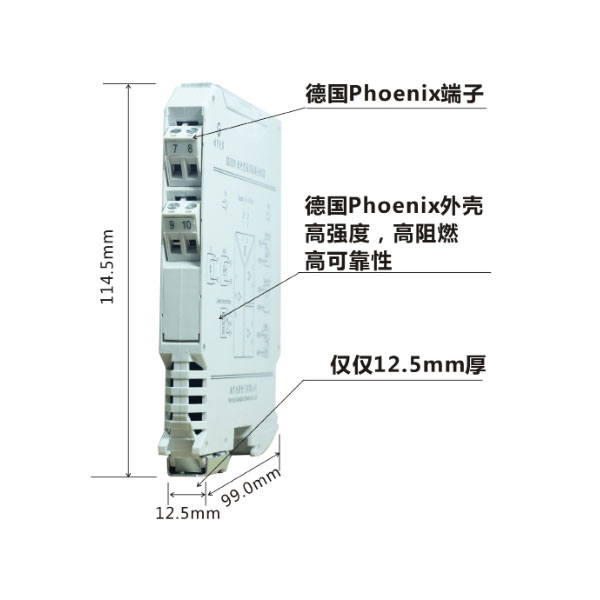

實物圖

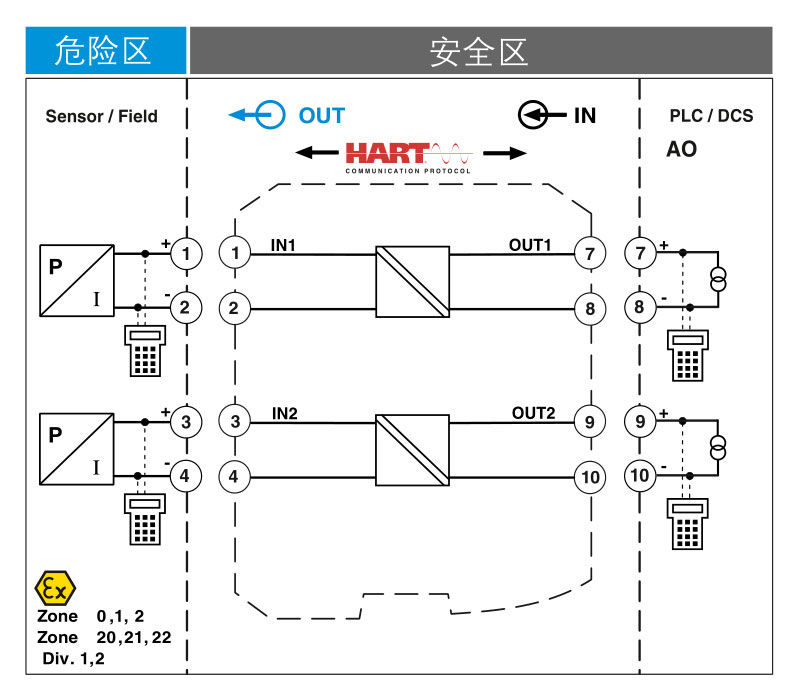

接線圖
注：GD3761 僅包含輸入 1 與輸出 1;
GD3763 包含輸入 1、2，輸出 1、2;
防爆認證
國家防爆電器產品質量監督檢驗中心
防爆標志 :[EX ib Ga] II C
最高電壓：Um=250V
認證參數(1,2;3,4 端子間)：
Uo =23.1V，Io =29mA， Po =670mW
Ⅱ C: Co =0.096μF， Lo =0.5mH
Ⅱ B：Co =0.288μF， Lo =1.5mH
Ⅱ A：Co =0.528μF， Lo =4.0mH
