GD3771 GD3773 數字量輸出 (DO、回路供電 ) 隔離式安全柵
12V/35mA 驅動，開關量輸出隔離式安全柵，通過安全區的開關控制或邏輯電平信號控制，驅動危險區的現場本安設備，它適用于驅動如電磁閥、聲光報警器等一些小功率本安設備。需獨立供電，電源、輸入和輸出三隔離。
主要技術參數
適用場所：安裝在安全場所，可與處于 0 區、1 區、2 區，Ⅱ C、Ⅱ B、Ⅱ A，T4 ～ T6 危險場所的本安儀表相連
供電電壓：20 ～ 32V DC
消耗電流：(24V 供電，35mA 輸出時)
≤ 65mA(GD3771)
≤ 130mA(GD3773)
危險側：
開路時輸出電壓：22V ～ 24V
電流 35mA 時輸出電壓：≥ 12V

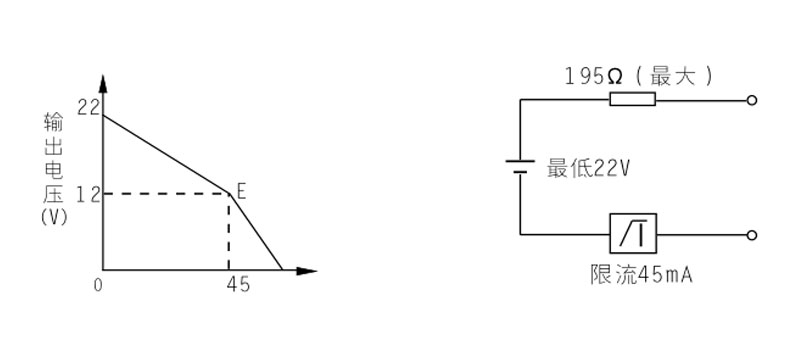

危險側信號輸出內部等效電路： 危險側信號輸出特性圖：
響應時間：≤ 20ms
電源保護：電源反向保護
電磁兼容性：符合 IEC 61326-1(GB/T 18268)
IEC 61326-3-1
使用環境溫度：-20℃～ +60℃
絕緣強度：非本安端～本安端 ≥ 2500V AC
絕緣電阻：非本安端～本安端 ≥ 100MΩ
儀表結構：德國菲尼克斯公司塑殼結構
重 量：約 100g
適用現場設備：電磁閥、聲光報警器等現場本安設備

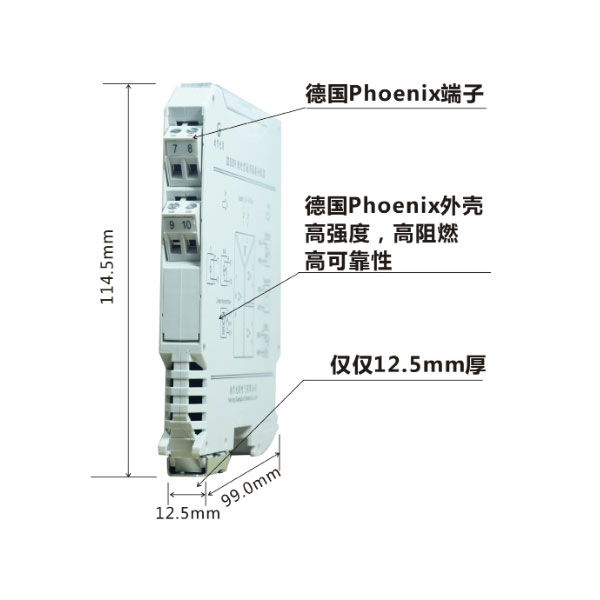

實物圖

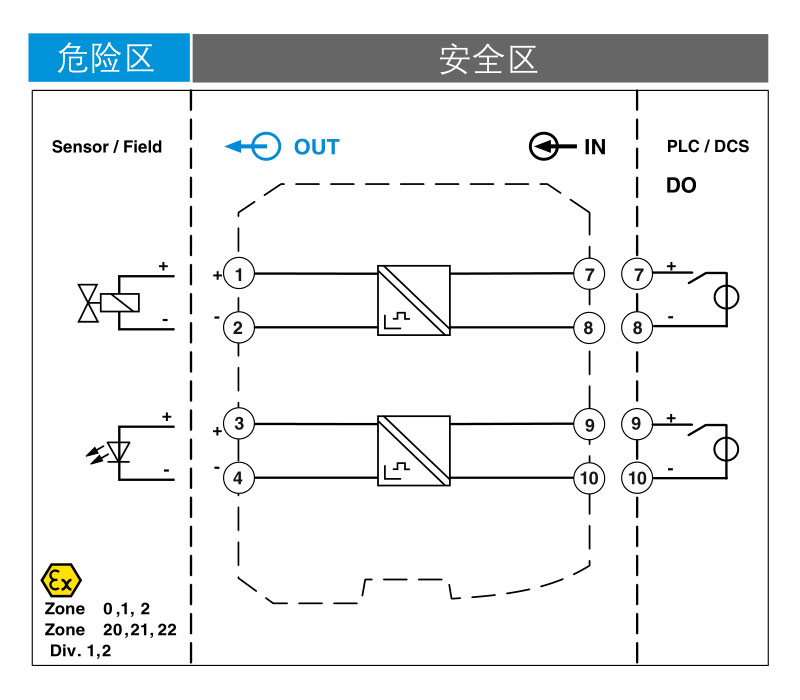

接線圖
注：GD3771 僅包含輸入 1 與輸出 1;
GD3773 包含輸入 1、2，輸出 1、2;
防爆認證
國家防爆電器產品質量監督檢驗中心
防爆標志 :[EX ia Ga] II C
最高電壓：Um=250V
認證參數(1,2;3,4 端子間)：
Uo = 25.2V，Io = 85mA，Po = 536mW
Ⅱ C：Co =0.074μF， Lo = 3.4mH
Ⅱ B：Co = 0.57μF， Lo = 10.2mH
Ⅱ A：Co = 2.03μF， Lo = 27.2mH
